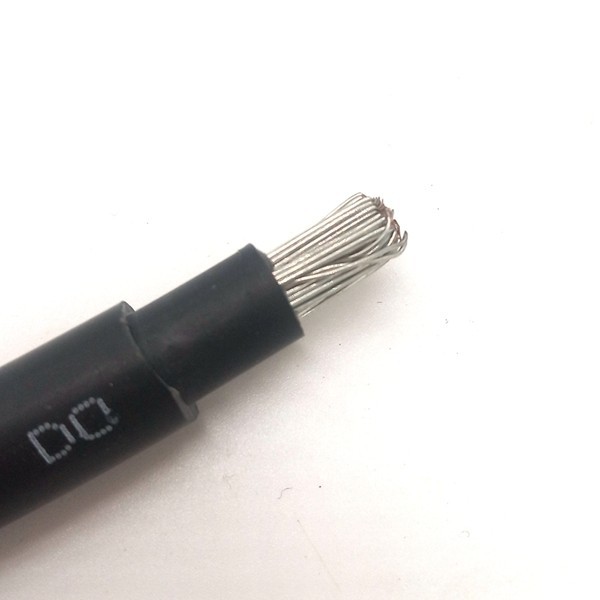

PV 태양광 케이블(태양광 케이블)
신청:
태양광 케이블은 특히 태양광 발전 장치 커넥터와 인버터의 연결에 적합하며 다양한 기후 조건의 실외 애플리케이션에 적합하며 실내 건조 및 습윤 작업 환경에도 적용할 수 있습니다. 2PfG 1169/08.2007 EN50618:2014는 태양광 시스템의 DC 측에서 사용되는 단일 코어 플렉시블 케이블(와이어)에 대해 다루고 있습니다. 허용 DC 전압은 1.8kV(line to line, non ground system)입니다. 본 제품은 안전등급이 Class 2 이하인 환경에 적용할 수 있으며 병행사용이 가능합니다.
태양광 케이블의 구조:
지휘자: 주석 도금 구리 와이어
단열재: 가교 LSZH 난연성 폴리올레핀 친환경 소재
자켓/칼집:교차연결 LSZH 난연성 폴리올레핀 친환경 소재
뜨거운 판매 사양: 4mm 태양광 PV 케이블, 6mm PV 케이블, 10mm
PV 케이블의 표준:
제품은 2PfG 1169/08.2007 EN50618:2014“The Requirement of Photovoltaic cable” 기준.
작동 특성:
정격 전압: AC 0.6/1kV; DC 1.8kV, AC 1.0/1.0kV; DC 1.5kV
작동 온도: -40~90℃
최대 단락 온도: +120℃
최대 지휘자 온도: +200℃
서비스 수명은 25년 이상이어야 합니다.
내오존성 및 내산성;
좋은 절연 저항;
콜드 벤드 및 콜드 와인딩의 우수한 성능;
저연 제로 할로겐;
환경 친화적이며 RoHS 준수를 확인합니다.
설치 시 주위 온도는 -20℃ 이상이어야 합니다.。
케이블 굽힘 반경: 4D(D: 전체 직경).
태양광 케이블의 태양광 케이블 구조:크기 및 기술 매개변수:
PV1-F 가교 폴리올레핀 절연 가교 폴리올레핀 외피 태양광 케이블
공칭 단면적 mm² | 주석 도금 구리 도체 유형 | 계산된 도체 전체 직경(mm) | 계산된 케이블 전체 직경(mm) | 계산된 케이블 무게 (kg/km) | 최대 DC 저항 20℃(Ω)/km |
1.5 | 5 | 1.6 | 5.1 | 41 | 13.7 |
2.5 | 5 | 2.0 | 5.5 | 53 | 8.21 |
4 | 5 | 2.6 | 6.2 | 73 | 5.09 |
6 | 5 | 3.2 | 6.8 | 96 | 3.39 |
10 | 5 | 4.2 | 7.9 | 149 | 1.95 |
16 | 5 | 5.5 | 9.2 | 208 | 1.24 |
25 | 5 | 7.2 | 11.2 | 310 | 0.795 |
35 | 5 | 8.2 | 12.2 | 411 | 0.565 |
케이블 전류 전달 용량
주위 온도:60℃
최대 지휘자 온도: 120℃
표 1 PV1-F 케이블의 주위온도 60℃에서의 통전용량
공칭 단면적 | 설치 유형 | ||
공기의 자유로운 순환에 놓인 단심 케이블 | 지상에 놓인 단심 케이블 | 지면의 병렬 케이블 | |
mm² | A | A | A |
1.5 | 30 | 29 | 24 |
2.5 | 40 | 39 | 33 |
4 | 55 | 52 | 44 |
6 | 70 | 67 | 57 |
10 | 98 | 93 | 79 |
16 | 132 | 125 | 107 |
25 | 176 | 167 | 142 |
35 | 218 | 207 | 176 |
