삼중 ABC 케이블

Triplex ABC 케이블: PE 또는 XLPE 절연 3 코어가 있는 알루미늄 도체 또는 1개의 베어 도체 AAAC, ACSR 메신저 지원이 있는 2개의 절연 위상 코어. 요구 사항에 따라 다양한 유형을 사용자 정의할 수 있습니다.

문의 보내기

설명

설명:삼중 ABC 케이블

Triplex 서비스 드롭 알루미늄 도체 오버 헤드 케이블

1. 애플리케이션:

Triplex Service Drop ABC 케이블은 유틸리티& #39;라인에서 소비자'웨더헤드까지 전력을 공급하는 데 사용됩니다. 폴리에틸렌 절연의 경우 최대 75°C의 도체 온도에서 600볼트 미만(상간)에서 서비스하는 경우 가교된 절연의 경우 최대 90°C.

2. Triplex ABC 케이블의 구조:

알루미늄 도체, 위상 코어용 PE 또는 XLPE 절연, 동심 연선 AAC, ACSR 또는 6201 AAAC중성 메신저용.

3. 기준:

IEC, ASTM

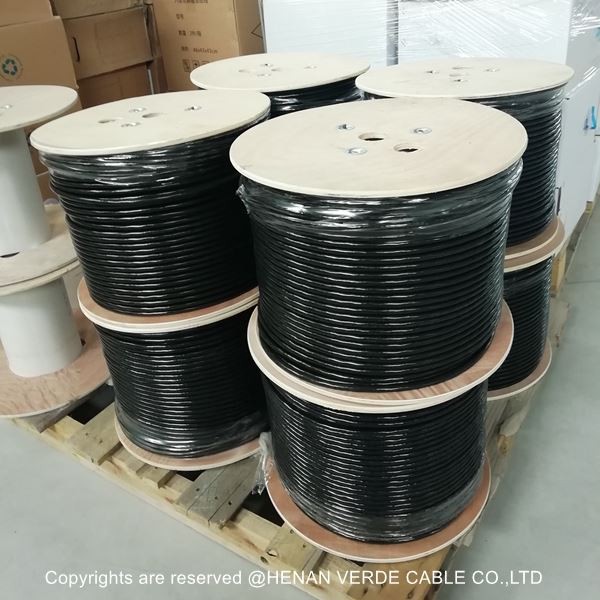

4. Triplex ABC 케이블 포장:
코일당 305미터 또는 500미터 또는 1000미터, 드럼으로

5. 여기에 기술 데이터의 일부가 나열되어 있습니다. 중립 메신저는 AAAC입니다.

중립 메신저는 또한 XLPE 단열재가 있는 ACSR 또는 AAC일 수 있습니다. 더 알고 싶다면 pls에 연락하여 linda@welldecable.com로 이메일을 보내주십시오.

트리플 플렉스 서비스 드롭
코드 네임	위상 도체				베어 뉴트럴 메시지		공칭중량(kg/km)			허용 전류용량
	크기&No.of 전선	단열재 두께(mm)	호칭 지름(mm)		크기&No.of 전선	정격 강도(kg)	XLPE	알류미늄	총	(A)
	크기&No.of 전선	단열재 두께(mm)	없는	외경	크기&No.of 전선	정격 강도(kg)	XLPE	알류미늄	총	(A)
AAAC
호마루	6-솔리드	1.14	4.115	6.4	6-7	499	42	118	159	78
마이넥스	6-솔리드	1.14	4.115	13.3	6-7	499	42	118	159	78
카베라	6-7	1.14	4.65	6.9	6-7	499	48	118	165	78
히파	6-7	1.14	4.65	6.9	6-7	499	48	118	165	78
아르테미아	4-솔리드	1.14	5.182	7.5	6-7	499	52	162	214	103
마리아	4-7	1.14	5.89	8.2	6-7	499	60	188	247	103
게	4-7	1.14	5.89	8.2	6-7	499	60	162	222	103
루디아	4-솔리드	1.14	5.182	7.5	6-7	499	52	162	214	103
왕새우	4-솔리드	1.14	5.182	7.5	4-7	798	52	188	240	103
메탈리아	4-7	1.14	5.89	8.2	4-7	798	60	188	247	103
바마클	4-7	1.14	5.89	8.2	4-7	798	60	188	247	103
솔라스터	2-7	1.14	7.42	9.7	4-7	798	76	258	333	136
파가루스	2-7	1.52	7.42	10.5	4-7	798	100	258	357	136
새우	2-7	1.14	7.42	9.7	2-7	1270	76	298	374	136
랍스터	2-7	1.52	7.42	10.5	2-7	1270	100	298	397	136
엔코프	1-19	1.52	8.43	11.5	2-7	1270	115	347	461	158
산데랍	1/0-7	1.52	9.35	12.4	2-7	1270	128	409	537	182
섬게	1/0-19	1.52	9.47	12.5	2-7	1270	130	409	539	182
감마루	1/0-7	1.52	9.35	12.4	1/0-7	2023	128	473	601	182
레다	1/0-19	1.52	9.47	12.5	1/0-7	2023	130	473	603	182
왕새우	2/0-7	1.52	10.5	13.6	2-7	1270	146	487	631	210
시포	2/0-19	1.52	10.6	13.7	2-7	1270	147	487	634	210
던게니즈	2/0-7	1.52	10.5	13.6	2/0-7	2445	146	595	740	210
물벼룩	2/0-7	1.52	10.6	13.7	2/0-7	2445	147	595	743	210
강타	3/0-7	1.52	11.8	14.8	1/0-7	2023	165	650	816	242
풀구르	3/0-19	1.52	11.9	15	1/0-7	2023	168	650	819	242
발라누스	3/0-19	2.03	11.9	16	1/0-7	2023	216	650	868	242
스톤크랩	3/0-7	1.52	11.8	14.8	3/0-7	3080	165	752	917	242
플루스트라	3/0-7	1.52	11.9	15	3/0-7	3080	168	752	920	242
위기	3/0-19	2.03	11.9	16	3/0-7	3080	216	752	969	242
오징어	4/0-7	1.52	13.3	16.3	2/0-7	2431	191	820	1011	279
지역	4/0-19	1.52	13.4	16.5	2/0-7	2431	192	820	1012	279
부굴라	4/0-19	2.03	13.4	17.5	2/0-7	2431	246	820	1066	279
킹게랍	4/0-7	1.52	13.3	16.3	4/0-7	3883	191	948	1137	279
레파스	4/0-19	1.52	13.4	16.5	4/0-7	3883	192	948	1140	279
카시	4/0-19	2.03	13.4	17.5	4/0-7	3883	246	948	1194	279
