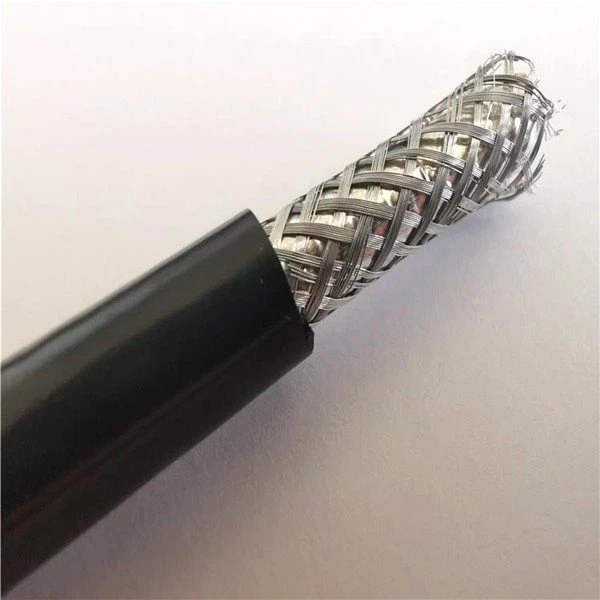

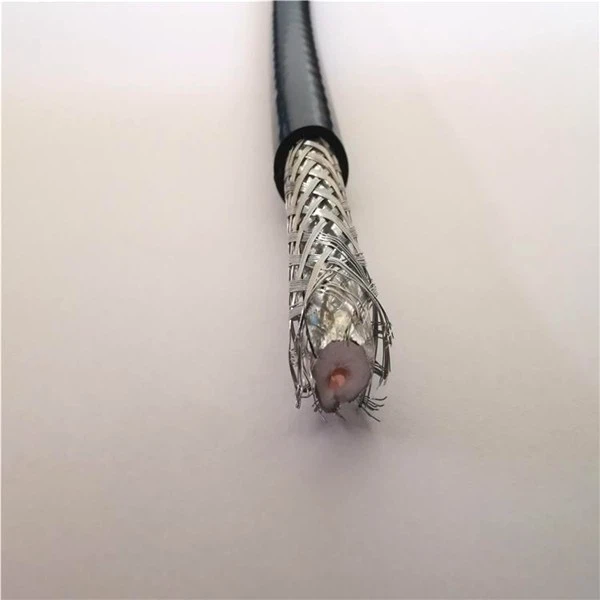

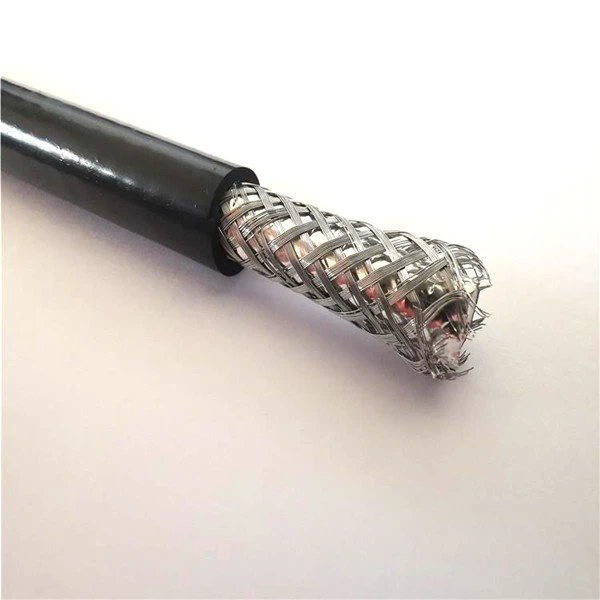

동축 케이블 RG59의 구조:
내부 도체: Cu/CCA/CCS
유전체: 폼 PE
실드: Al-tube, Al-Mg/Tin 도금 구리 브레이드
재킷: PE/PVC
동축 케이블 RG59의 적용:
동축 케이블은 신호 전송 와이어입니다. 그들은 주로 텔레비전 방송, 장거리 전화 전송, 컴퓨터 시스템 간의 근거리 연결 및 근거리 통신망에 사용됩니다.
동축 케이블 RG59의 사양:
표준 실드 | 트라이쉴드 | 쿼드 실드 | ||
지휘자 | 재료 | BC/CCS | BC/CCS | BC/CCS |
호칭 직경 | 20AWG | 20AWG | 20AWG | |
유전체 | 재료 | 폼 PE | 폼 PE | 폼 PE |
호칭 직경 | 3.66mm | 3.66mm | 3.66mm | |
방패 | 재료 | 알 포일{0}} 알 브레이딩 | 알 포일+ 알 브레이딩+ 알 포일 | (알 포일+ 알 브레이딩)*2 |
적용 범위 | 40%-95% | 40%-95% | 35%-53% | |
재킷 | 재료 | PVC/PE | PVC/PE | PVC/PE |
공칭 두께 | 0.80mm | 0.80mm | 0.{1}}mm | |
호칭 직경 | 6.10mm | 6.10mm | 6.70mm | |
전기적 특성:
공칭 임피던스(옴) | 75±3 | ||
공칭 전파 속도(%) | 85 | ||
공칭 커패시턴스(pf/m) | 50 | ||
스파크 테스트(VAC) | 2500 | ||
SRL(dB) | 20 | 20 | |
감쇠 [68o F(20OC)] | 주파수(MHz) | 최소(dB/100ft) | 최소(dB/100ft) |
5 | 0.86 | 2.82 | |
55 | 2.05 | 6.73 | |
187 | 3.6 | 11.81 | |
300 | 4.45 | 14.6 | |
450 | 5.4 | 17.72 | |
600 | 6.2 | 20.34 | |
750 | 6.97 | 22.87 | |
865 | 7.52 | 24.67 | |
1000 | 8.12 | 26.64 | |
