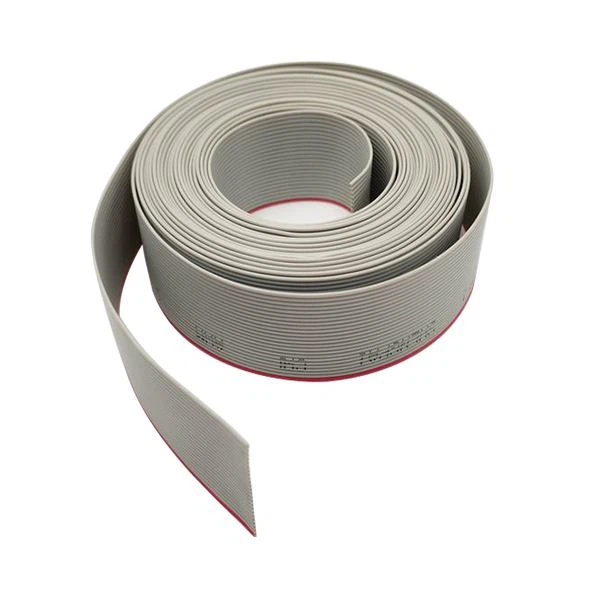

플랫 리본 케이블에 대한 설명:
26AWG 또는 28AWG 1.27mm PH 플랫 리본 케이블, UL FLAT RIBBON WIRE 회색(빨간색 포함)
UL 스타일:2651
정격 온도: 105℃
정격 전압: 300Volt
난연제 : VW-1 수직 화염 시험
플랫용 도체리본케이블
자료: 주석 도금된 구리
AWG 크기: 26AWG 게이지, 24핀
각 도체의 가닥 수: 7/0.16mm
각 도체의 가닥 배치: 0.5인치 이상
단면적: 156 원형 밀
신호 플랫 리본 케이블의 절연:
단열재 재질 : 폴리염화비닐(PVC)회색 ROHS 환경재
절연 두께 평균: 9mil
최소 절연 두께: 7mil
플랫 리본 케이블의 물리적 특성:
136℃의 에어오븐 7일 후
평균 인장 강도: 1500 Ibs/inch2
원본 비율: 70% 이상
평균 신장: 200%
원본 비율: 65% 이상
플렉시블 플랫 신호 케이블의 전기적 특성
스파크 테스트: 2500볼트
절연 강도 시험:Minimum2000Volts
도체 저항:Maximum148Ω/KM
절연 저항: 최대 100MΩ/KM
용량:40pF/M
인덕턴스: 1.45µH/M
전파 지연 시간: 4.2ns/m
8핀 24핀 도체 26awg 28 게이지 플랫 리본 와이어에 대한 기술 데이터
설명:
26AWG 또는 28AWG 1.27mm PH 플랫 리본 케이블, UL FLAT RIBBON WIRE 회색(빨간색 포함)
UL 스타일:2651
정격 온도: 105℃
정격 전압: 300Volt
난연제 : VW-1 수직 화염 시험
리본 플랫 케이블용 도체
자료: 주석 도금된 구리
AWG 크기: 26AWG 게이지, 24핀
각 도체의 가닥 수: 7/0.16mm
각 도체의 가닥 배치: 0.5인치 이상
단면적: 156 원형 밀
플랫 리본 케이블의 절연:
절연재질 : 폴리염화비닐(PVC)회색ROHS 환경 소재
절연 두께 평균: 9mil
최소 절연 두께: 7mil
플랫 리본 와이어의 물리적 특성:
136℃의 에어오븐 7일 후
평균 인장 강도: 1500 Ibs/inch2
원본 비율: 70% 이상
평균 신장: 200%
원본 비율: 65% 이상
플렉시블 시그널 플랫 리본 케이블의 전기적 특성
스파크 테스트: 2500볼트
절연 강도 시험:Minimum2000Volts
도체 저항:Maximum148Ω/KM
절연 저항: 최대 100MΩ/KM
용량:40pF/M
인덕턴스: 1.45µH/M
전파 지연 시간: 4.2ns/m
8핀 24핀 도체 26awg 28 게이지 플랫 리본 와이어에 대한 기술 데이터
코딩 | 숫자 | 지휘자의 크기 | 두께 | 너비 | 허용 | |
아니요 | 코어의 | (AWG) | 구성 | (mm±0.1) | 용인 (mm) | |
TA-08 | 8 | 26 | 7/0.16±0.008mm | 0.90 | 10.16mm | ±0.20 |
TA-24 | 24 | 26 | 7/0.16±0.008mm | 0.90 | 30.48mm | ±0.20 |
8핀 플랫 리본 케이블 도면
UL 2651 기술 사양 8conductor,9 core,.......30conductor,40core,50conductor,60conductor to 64conductorwith 28AWG 회색 플랫 리본 케이블
UL 스타일 | 최대 사용 온도 | 최대 작동 전압 | 지휘자의 수 | 도체 크기 | 완성된 외경 | ||
크기 | 구리 와이어 번호/와이어 직경 | 두께 mm±0.05 | 너비 mm±0.2 | ||||
AWG | 번호/mm±0.05 | ||||||
2651 | 105℃ | 300V | 8 | 28 | 7/0.127 | 0.90 | 10.16 |
9 | 28 | 7/0.127 | 0.90 | 11.43 | |||
10 | 28 | 7/0.127 | 0.90 | 12.70 | |||
12 | 28 | 7/0.127 | 0.90 | 15.24 | |||
14 | 28 | 7/0.127 | 0.90 | 17.78 | |||
16 | 28 | 7/0.127 | 0.90 | 20.32 | |||
20 | 28 | 7/0.127 | 0.90 | 25.40 | |||
26 | 28 | 7/0.127 | 0.90 | 33.02 | |||
30 | 28 | 7/0.127 | 0.90 | 38.10 | |||
34 | 28 | 7/0.127 | 0.90 | 43.18 | |||
40 | 28 | 7/0.127 | 0.90 | 50.80 | |||
50 | 28 | 7/0.127 | 0.90 | 63.50 | |||
60 | 28 | 7/0.127 | 0.90 | 76.20 | |||
64 | 28 | 7/0.127 | 0.90 | 81.28 | |||
