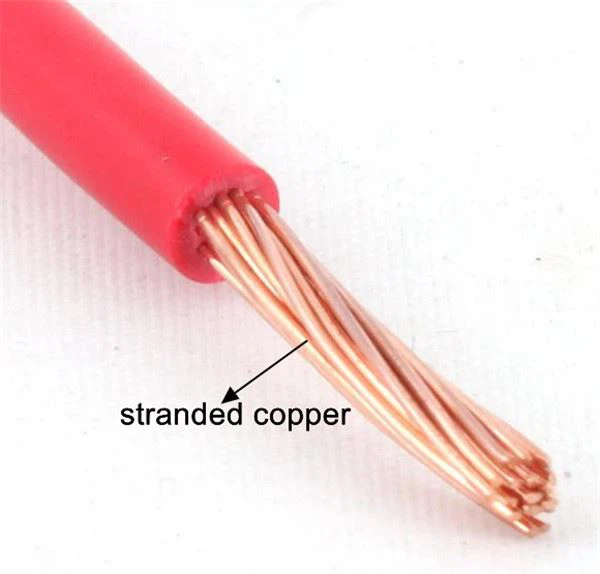

1. PVC 절연 플렉시블 전선에 대한 설명:
정격 전압 300/500V, 450/750V 플렉시블 와이어 케이블
도체 등급: class5 유연한 연선
지휘자 물자: 좌초된 구리 또는 좌초된 주석 도금된 구리단열재: PVC
칼집: PVC 또는 Rohs PVC 또는 LSZH LSOH 재킷은 귀하의 요청에 따라 선택할 수 있습니다.
2. PVC 절연 플렉시블 전선의 사양:
코어 번호: 1core, 2core, 3core, 4core, 5core
공칭 단면적: 0.5mm2,0.75mm2,1.0mm2,1.5mm2, 2.5mm2, 4.0mm2, 6.0mm2.......95mm2
더 많은 크기와 사양을 사용자 정의할 수 있습니다.
3. 절연 색상:
빨강, 검정, 흰색, 녹색, 파랑, 노랑, 주황색 또는 고객'요청에 따라 사용자 정의
4. 포장:
롤 당 1.100meter 다음 비닐 봉투 또는 판지에 넣습니다
2. 드럼당 최소 500미터
5, PVC 절연 유연한 전선의 기술 데이터 목록
1). 유형: 단핵 가동 가능한 케이블 H07V-R 철사
기준: GB/T 5023-2008, IEC60227,228, 다른 기준은 당신의 필요조건에 따라 주문을 받아서 만들어질 수 있습니다 | ||||||
설명:일반 단일 코어 유연한 와이어 | ||||||
국가 표준 입력:60227 IEC 02(RV) 450/750V H07V-R | ||||||
크기 | 지휘자 클래스 | 도체 구조 | 절연체의 공칭 두께 | 외부 절연 직경 | 도체의 DC 저항 | 계산된 무게 |
(mm2) | 아니오 /dia (mm) | mm | mm | Ω/km | kg/km | |
1.5 | 5 | 30/0.25 | 0.7 | 3.1 | 13.3 | 20.9 |
2.5 | 5 | 49/0.25 | 0.8 | 3.7 | 7.98 | 32.5 |
4 | 5 | 56/0.30 | 0.8 | 4.3 | 4.95 | 48.6 |
6 | 5 | 84/0.30 | 0.8 | 5.2 | 3.3 | 70.6 |
10 | 5 | 77/0.40 | 1 | 6.7 | 1.91 | 122.9 |
16 | 5 | 119/0.40 | 1 | 7.8 | 1.21 | 176.3 |
25 | 5 | 189/0.40 | 1.2 | 9.7 | 0.78 | 272 |
35 | 5 | 264/0.40 | 1.2 | 11.3 | 0.554 | 374.5 |
50 | 5 | 378/0.40 | 1.4 | 13.1 | 0.386 | 534.5 |
70 | 5 | 336/0.50 | 1.4 | 15.6 | 0.272 | 739.2 |
95 | 5 | 456/0.50 | 1.6 | 17.6 | 0.206 | 969.9 |
120 | 5 | 576/0.50 | 1.6 | 19.3 | 0.161 | 1186.2 |
150 | 5 | 720/0.50 | 1.8 | 22.8 | 0.129 | 1508.5 |
185 | 5 | 888/0.50 | 2 | 24.3 | 0.106 | 1862.5 |
240 | 5 | 1184/0.50 | 2.2 | 26.6 | 0.0801 | 2372.9 |
표준: GB/T 5023-2008, GB/T 19666-2005, IEC60227,228 | ||||||
2) 유형: 멀티 코어 유연한 케이블 H03VV-F/H05VV-F
부분 | 최대 지름. | 단열재 | 시트 | 밖의 | 최대 저항 | 케이블 |
지휘자의 | 두께* | 두께* | 지름 | 20°C에서 | 무게 | |
mm² | mm | mm | mm | mm | 옴/km | kg/km |
H05VVH2-F | ||||||
2x0,75 | 0,21 | 0,6 | 0,8 | 3,9X6,2 | 26,0 | 41 |
2x1,00 | 0,21 | 0,6 | 0,8 | 4,05X6,5 | 19,5 | 56 |
H05VV-F | ||||||
2x0,75 | 0,21 | 0,6 | 0,8 | 6,2 | 26,0 | 59 |
2x1,00 | 0,21 | 0,6 | 0,8 | 6,5 | 19,5 | 67 |
2x1,5 | 0,26 | 0,7 | 0,8 | 7,4 | 13,3 | 91 |
2x2,5 | 0,26 | 0,8 | 1,0 | 9,1 | 7,98 | 139 |
2x4 | 0,31 | 0,8 | 1,1 | 10,4 | 4,95 | 159 |
3x0,75 | 0,21 | 0,6 | 0,8 | 6,55 | 26,0 | 71 |
3x1,00 | 0,21 | 0,6 | 0,8 | 6,9 | 19,5 | 83 |
3x1,5 | 0,26 | 0,7 | 0,9 | 8,05 | 13,3 | 114 |
3x2,5 | 0,26 | 0,8 | 1,1 | 9,85 | 7,98 | 175 |
3x4 | 0,31 | 0,8 | 1,2 | 11,25 | 4,95 | 244 |
4x0,75 | 0,21 | 0,6 | 0,8 | 7,2 | 26,0 | 88 |
4x1,00 | 0,21 | 0,6 | 0,9 | 7,75 | 19,5 | 104 |
4x1,5 | 0,26 | 0,7 | 1,0 | 9,0 | 13,3 | 146 |
4x2,5 | 0,26 | 0,8 | 1,1 | 10,8 | 7,98 | 217 |
4x4 | 0,31 | 0,8 | 1,2 | 12,3 | 4,95 | 305 |
5x0,75 | 0,21 | 0,6 | 0,9 | 8,05 | 26,0 | 114 |
5x1,00 | 0,21 | 0,6 | 0,9 | 8,45 | 19,5 | 131 |
5x1,5 | 0,26 | 0,7 | 1,1 | 10,05 | 13,3 | 188 |
5x2,5 | 0,26 | 0,8 | 1,2 | 12,0 | 7,98 | 279 |
5x4 | 0,26 | 0,8 | 1,4 | 13,9 | 4,95 | 398 |
정격 전압: 300/300V& 300/500V
지휘자: 좌초된 베어 구리
단열재: PVC
색상: 흰색 또는 고객'의 요청으로.
크기: 0.5mm² ~ 4.0mm²
