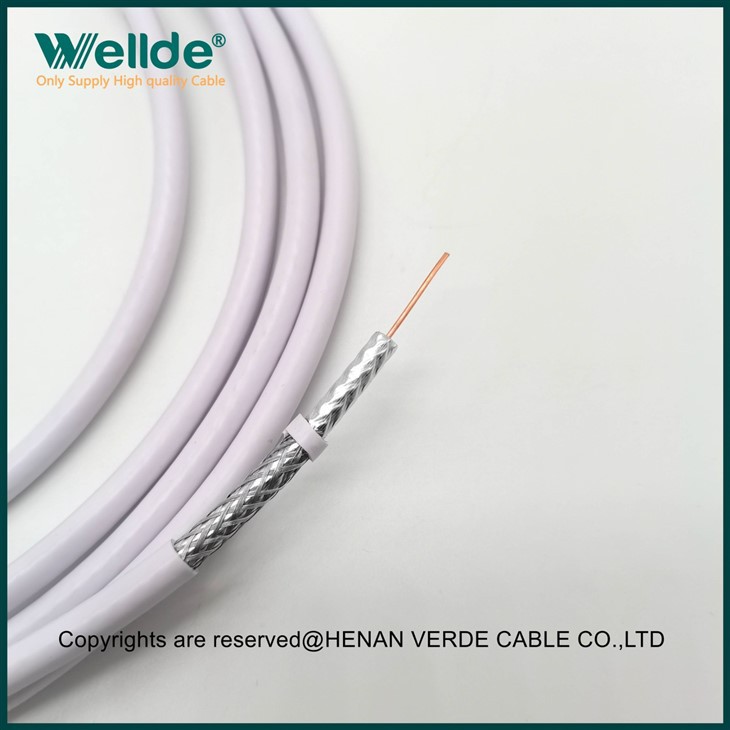

편조 차폐 동축 케이블 원형 와이어

1. 임피던스: 일반적으로 75옴
2. 길이: 328피트(100미터)
3.주파수 범위: 방송, 위성 신호, TV 신호 및 감시 카메라 등
4.차폐층: 일반적으로 외부 간섭을 줄이고 안정적인 신호 품질을 보장하기 위해 여러 층의 차폐층이 있습니다.

문의 보내기

설명

1.제품 설명

절연된 중성선과 접지선은 중성선과 접지선을 분리하는 XLPE 스트링 분리기를 사용하여 절연 상 도체 주위의 동심 층에 배치됩니다. 그런 다음 투명한 폴리에스테르 테이프로 묶은 다음 PE로 피복합니다. 이 유형의 도체는 건조하고 습한 장소, 직접 매설 또는 옥외에서 사용할 수 있으며 최대 작동 온도는 70도(PVC 또는 PE 절연) 또는 90도(XLPE 절연)이며 모든 애플리케이션에 대한 서비스 전압은 600V입니다. .

임피던스: 일반적으로 75Ω

길이: 328피트(100미터)

주파수 범위: 방송, 위성 신호, TV 신호 및 감시 카메라 등

차폐층: 일반적으로 외부 간섭을 줄이고 안정적인 신호 품질을 보장하기 위해 여러 개의 차폐층이 있습니다. 적용 거리: 중장거리 신호 전송에 적합하며 넓은 지역을 커버할 수 있습니다. 커넥터: 일반적으로 일반적인 동축 케이블 커넥터인 F형 커넥터를 사용하여 연결됩니다.

디지털 신호: 신호 손실이 낮기 때문에 RG6 케이블은 HDTV 신호와 같은 디지털 신호 전송에도 적합합니다.

2.제품 데이터

	테스트 항목		사양	정확히 잰
구조 크기
1	내부 도체 고탄소 동복강판		1.02±0.05mm	1.019mm
2	단열재 -PE 폼		4.57±0.08mm	4.55mm
3	외부 도체 1		17.5mm이중 접착 알루미늄 호일	17.5mm이중 접착 알루미늄 호일
4	외부 도체 2- 알루미늄 마그네슘 합금선		0.155mm164.25	0.155mm164.25
5	재킷 흰색 PVC		6.91±0.1mm	6.90mm
전기의 행동
1	용량 Pf/m		50±3PF/m	50.7PF/m
2	임피던스 옴		75±3옴	77.1옴
3	비율 %		85%	85.10%
4	내부 도체 저항		102ohm.km 이하	95.4ohm.km
5	외부 도체 저항		32ohm.km 이하	31.0옴.km
6	RL(반사 손실)	5-1000MHZ	>23dB	27.9dB
		1001-3000MHZ	>16dB	23.0dB
기계 및 환경 성능
1	작동 온도		-25ºC-70ºC	-25ºC-70ºC

	해수면 20도 감쇠 dB/100미터, 감쇠가 최대입니다.
	주파수(MHz)		감쇠	실제 측정
	5		1.90	1.87
	55		5.25	5.07
	211		9.16	9.03
	250		10.00	9.87
	350		11.94	11.27
	400		12.85	12.50
	450		13.68	13.27
	500		14.55	13.50
	550		27.30	27.30
	1750		28.65	28.65
	550		15.32	14.30
	600		15.98	15.27
	750		18.02	17.43
	865		19.49	17.87
	1000		21.04	19.90
	1200		22.94	22.23
	1450		24.49	24.00
	1800		27.58	27.07
	2000		29.15	28.43
	2250		31.73	31.30
	3000		37.42	36.43
