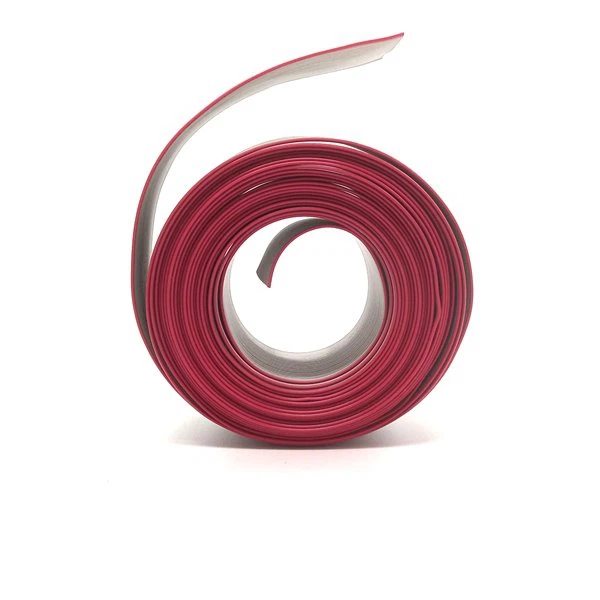

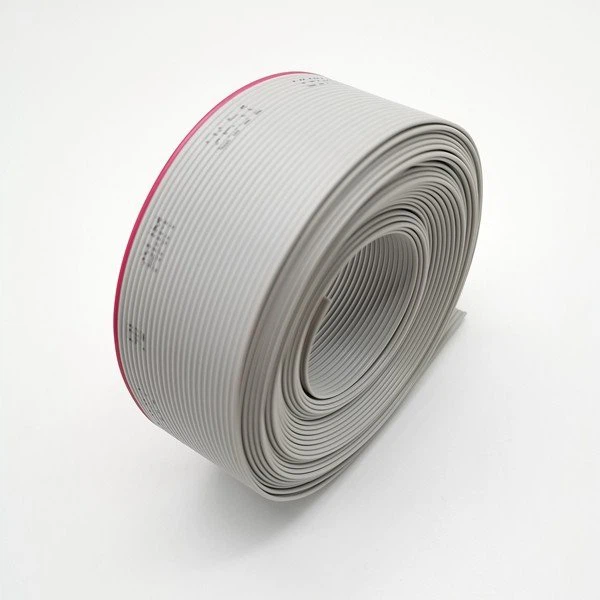

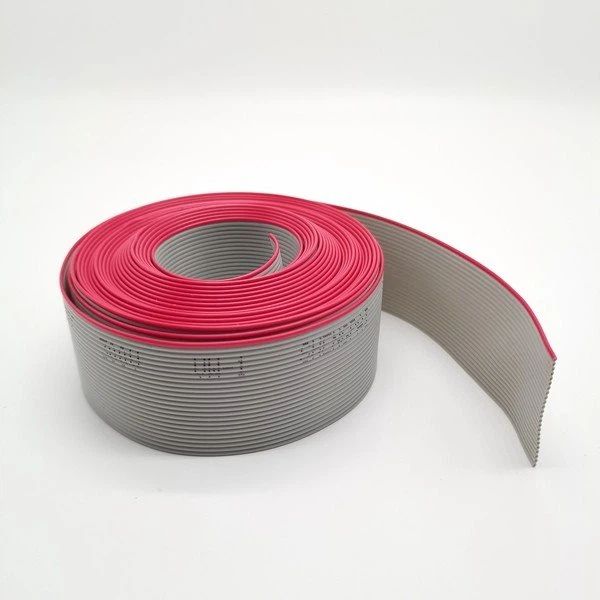

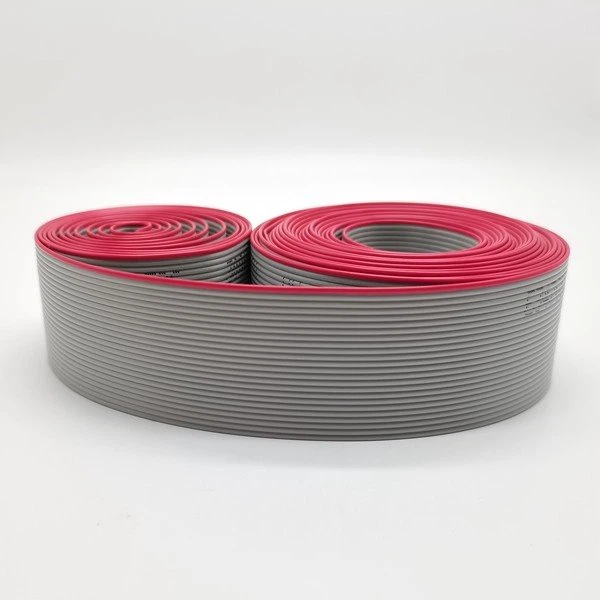

회색 평면 케이블

회색 플랫 케이블 1. 플랫 리본 케이블은 부피가 매우 작고 내부 연결을 위한 무거운 하니스를 대체할 수 있습니다.
2.Ribbon 케이블은 회색 평면 케이블이라고도하며 난연성, 유연하고 우수한 굽힘 저항입니다.
3. 그것은 컴퓨터, 다른 유형의 회로 기판, 자동 배선 및 기타 전자 및 신호 기기에 널리 사용됩니다.

문의 보내기

설명

회색 평면 케이블에 대한 설명:

9 핀 26AWG 1.27mm 유연한 플랫 리본 케이블, UL 265 FLAT RIBBON WIRE 회색(빨간색 포함)

의 주요 기술적인 매개변수리본회색 평면 케이블

정격 온도: 105℃

정격 전압: 300Volt

난연제 : VW-1 수직 화염 시험

리본 플랫 케이블용 도체

자료: 주석 도금된 구리

AWG 크기: 28AWG, 26AWG 게이지,

가닥 수& 각 철사를 위한 직경: 7/0.16mm

플랫 리본의 절연회색 평면 케이블:

단열재 재질 : 폴리염화비닐(PVC) 회색 ROHS 환경재

절연 두께 평균: 9mil

최소 절연 두께: 7mil

RibbonGray 플랫 케이블의 장점

회색 평면 케이블은 크기가 작고 무게가 가볍기 때문에 소형화 및 이동성 요구 사항을 충족하는 유일한 솔루션입니다.

와이어를 손상시키지 않고 이동, 구부리거나 비틀 수 있으며 다양한 모양과 특수 패키지 크기를 충족할 수 있습니다.

회색 플랫 리본 케이블은 전기적 특성, 유전 특성 및 내열성이 우수합니다.

회색 평면 케이블은 조립 신뢰성과 품질이 더 높습니다.

회색 평면 케이블의 적용:

회색 플랫 케이블은 매우 가볍고 부피가 작아 하네스를 대체할 수 있습니다. 컴퓨터, 회로기판, 가동부와 메인보드 간 데이터 전송 케이블, 기판 대 기판 간, 소형 전기기기에 가장 적합합니다. 현재 플랫 리본 케이블은 다양한 프린터의 프린트 헤드와 메인 보드 사이의 연결에 널리 사용됩니다.

플랫 리본 와이어의 물리적 특성:

136℃의 에어오븐 7일 후

평균 인장 강도: 1500 Ibs/inch2

원본 비율: 70% 이상

평균 신장: 200%

원본 비율: 65% 이상

플렉시블 플랫 신호 케이블의 전기적 특성

스파크 테스트: 2500볼트

절연 강도 시험:Minimum2000Volts

도체 저항:Maximum148Ω/KM

절연 저항: 최대 100MΩ/KM

용량:40pF/M

인덕턴스: 1.45µH/M

전파 지연 시간: 4.2ns/m

9핀 리본 케이블 시공도
